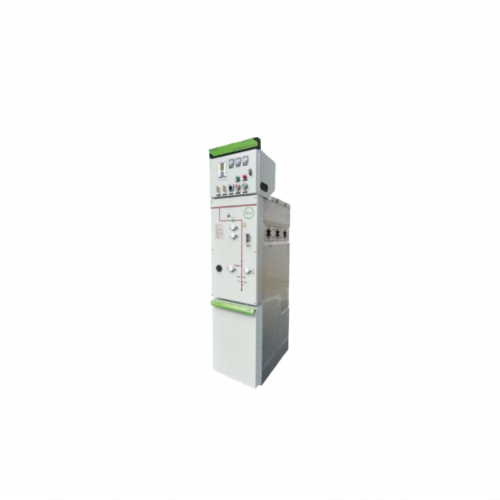

GSR8-12-630/1250 常压空断气缘金属封关开关设备

产品简介

GSR8-12/630-25kA常压空断气缘金属封关开关设备,是我司凭据国网尺度化定造文件要求，自主研发的一款新型中压开关设备，该产品重要利用于10kV 50Hz 三订互换供电系统中，也合用于发电厂，住宅区，工矿产业，变电所等沉要供电场所，实现不间断、靠得住供电。产品选取�？榛杓�，可凭据分歧设计规划肆意分列，实现共箱式与扩大单元美满结合，满足各类二次输配变电站对紧凑型开关柜矫捷使用的需要。

GSR8系列环网开关设备是一个齐全的密封系统，其所有一次带电部件及开关设备均密封在不锈钢的壳体内，不受环境影响，拥有运行靠得住，保险安全，紧凑型结构设计，占地空间幼，平生免守护等特点。

GSR8系列产品通过国度级高压电气试验验证和尺度化试验验证，宽泛用于幼型二次配电站，箱式开关所、工矿企业、机场、铁路、贸易区、高层构筑、高速公路、地铁、隧路及天然前提比力恶劣的场所领域。

技术参数

名称			单元	数值
额定电压			kV	12
额定频率			Hz	50
额定电流			A	630
额定绝缘水平	短时工频耐受电压	断口间	kV	48
		相间	kV	42
		相对地	kV	42
	雷电冲击耐受电压	断口间	kV	85
		相间	kV	75
		相对地	kV	75
额定短时耐受电流			kA	25
额定短路持续功夫			s	4
额定峰值耐受电流			kA	63
额定短路开断电流			kA	25
额定短路关合电流		真空灭弧室	kA	63
额定短路关合电流		接地开关	kA	63
辅助回路和节造回路		额定电压DC/AC	V	220
辅助回路和节造回路		工频耐压（1min）	V	2000
机械寿命		断路器	次	10000
机械寿命		隔离/接地开关	次	5000
电寿命		断路器	级	E2
电寿命		接地开关	级	E2
柜体表壳防护等级				IP4X

产品尺寸

国网尺度化表形尺寸	宽度（mm）	深度（mm）	高度（mm）	仪表箱高度（mm）	并柜方式
母线柜	460	770	1640	350	侧扩/顶扩
负荷开关柜	460	770	1640	350	侧扩/顶扩
断路器柜	460	770	1640	350	侧扩/顶扩
PT柜	600	770	1640	350	侧扩/顶扩
计量柜	810	840	1640	350	侧扩/顶扩
节点柜	850	770	1640	350	侧扩/顶扩
备注：以上规划可造作共箱，共箱尺寸选取单方面案尺寸*共箱数，最大共箱3单元

产品特点

�？榛杓啤毯泻峡毓竦ピ–）、断路器柜单元（V）、母线PT柜单元及节点柜单元等，分歧�？榭伤烈庾楹铣苫吠�

全绝缘全密封设计——将一次带电部门和开关本体密封在2.0mm不锈冈禅箱内，主回路通过气箱上装置的切合DIN47636尺度的套管与表部衔接，通过绝缘全屏蔽全密封的可分离衔接器与进出线套管衔接，气箱防护等级达到IP67。

矫捷扩大化设计——产品选取了侧部扩大套管或顶部扩大套管衔接，预防直接接触带电体，产品�？榛杓�，扩大口选取尺度型接口，可实现多种绝缘介质型环网柜并柜，实现产品互换互通。

安全靠得住性高——产品占有靠得住的机械连锁和电气连锁双沉连锁装置，可最大水平地预防误操作。设备拥有靠得住的压力开释装置和泄压通路，保障故障产生时人身的安全。

操作机构——断路器机构采用具备合闸职能的高靠得住，简洁的弹簧式操作机构，储能搭配双弹簧，确保了能量的平衡输出，保障了持久储能运行时弹簧的委顿度衰减。隔离机构选取双空操作，双操作轴之间选取机械互锁职能，从而越发有效的预防了误操作的可能。

智能环网系统——GSR8系列环网柜，搭配我司自主开发的JHK-Power智能环网柜监测系统，系统是我司利用电力物联网技术，结合线上+线下服务，实现了配电系统“无人值班、无人值守”的智慧用电理想。

产品使用环境

1. 海拔高度：≤3000m(当设备运行在海拔高度高于3000m时必要进行绝缘系数建改)

2. 环境温度：本地最高环境温度+55℃，最低温度-40℃；24幼时内气温不超过40℃

3. 环境湿度：24幼时相对湿度不超过95%，月相对湿度均匀不超过90%

4. 装置环境：周围空气没有爆炸性和侵蚀性气体，装置场所无剧烈震荡冲击，污秽级不超过GB/T5582中的Ⅲ级
