产品概述

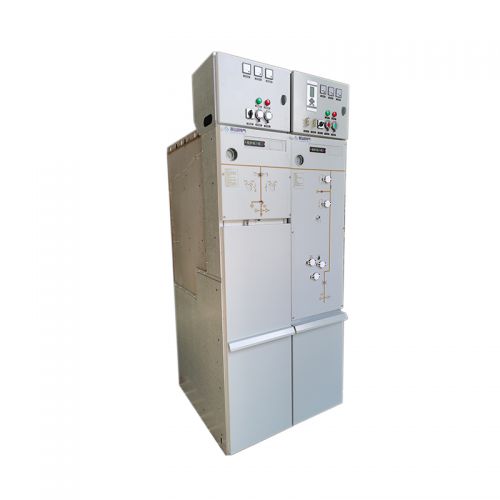

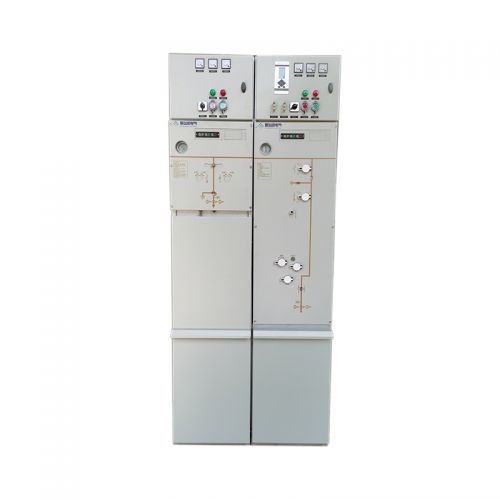

JSR6-40.5气体绝缘金属封关开关设备（简称充气环网柜）是我司消化吸收国表先进技术并结合国内供电系统要求 ，设计研造出的新一代幼型化气体绝缘中压开关设备。先进的激光技术、传感技术、检测技术在产品造作过程中的宽泛使用 ，确保了产品的高安全性和靠得住性。
JSR6-40.5/(R/T)630-20(31.5)型充气环网柜为50Hz互换三相户内高压配电设备。它是将负荷开关、接地开关及其回路母线一并密封于金属壳体内 ，选取弹簧操动机构 ，以SF6气体为灭弧及绝缘介质的开关设备。合用于40.5kV供电线路的环网供电或双辐射供电 ，可扭转原来的单辐射供电方式 ，当线路产生故障时 ，它能实时复原变压器回路馈电 ，大大提高了供电的靠得住性和利用率 ，同时环网柜使用安全、不受气象影响、装置容易、守护少、节俭空间 ，适合装置于箱式变电站中。
技术参数
| 项目 | 负荷开关单元 | 组合电器单元 | 断路器单元 | |
| 额定电压 | 40.5kV | |||
| 额定工频（1min）耐受电压 | 相间及对地 | 95 kV | ||
| 断口 | 118 kV | |||
| 雷电冲击（峰值）耐受电压 | 相间及对地 | 185 kV | ||
| 断口 | 215 kV | |||
| 额定电流 | 630A | 50A | 630/1250A | |
| 转移电流 | 1000A | |||
| 额定短时耐受电流 | 20kA 4S | 25/31.5kA 4S | ||
| 额定短路开断电流 | 31.5kA | 25/31.5kA | ||
| 额定短路关合电流（峰值） | 50kA | 80kA | 63/80kA | |
| 机械寿命（主开关/接地开关） | 5000/2000 | 10000/3000 | ||
| 气箱防火等级 | IP67 | |||
| 表壳防护等级 | IP3X | |||
| SF6气体额定压力(20℃) | 0.04MPa | |||
| 年泄漏率 | ≤0.01% | |||
| 整柜局放值 | ≤20pC | |||
产品特点
环境适应性强——全绝缘、全密封 ，不受环境影响；绝缘机能不受海拔高杜装响；可装置于湿润、多沙多尘、盐雾、矿山等地域不用采取出格的预防设施。
安全靠得住——开关、母线等高压带电体密封于不锈钢箱体内 ，电缆衔接头全绝缘、可触摸 ，操作及检建人员五触电危险；具备美满的机械和电气联锁 ，可能有效预防因误操作而可能导致的人身中伤和设备侵害；气箱选取优质不锈钢板 ，激光焊接工艺 ，杜绝气体泄露 ，使用寿命超过30年。
�？榛杓啤∪∧？榛杓� ， �？榧溲∪±┐竽赶呦谓� ， 可实现全�？榛渲� ，满足各类复杂的配电规划。
三维仿真设计——使用SolidWorks软件进行三维仿真设计 ，使用有限元分析软件进行机械强度和绝缘分析 ，使得产品得到最优化的设计。
产品使用环境
室内环境温度：
最高温度 +50℃
室内环境温度 +40℃
最低温度 -40℃
室内环境湿度：
日均匀相对湿度 95%以下
月均匀相对湿度 90%以下
装置场所的海拔高度 2000m及以下
地震烈度 不超过8度
没有火警、爆炸危险、化学侵蚀及剧烈震荡的场所
注明：超出上述使用环境前提时 ，请联系GOPAY钱包官方网站
